LED显示屏模组安装成整屏步骤详解

发布时间:2018-08-18 09:47:11
    很多人在安装LED显示屏时,为了节约成本,都会选择买边框、模组、排线、电源、控制卡等材料来自己组装成LED显示屏,那么如何把一块块模组组装成一整块大的LED屏幕,并且正常使用呢?LED显示屏厂家小编为您详解磁吸条屏安装步骤。
       先算一下尺寸:单元板用的是P5的全彩模组尺寸为320*160mm,长15块,高12块,这块彩屏共用180块模组。320*15=4800mm,160*12=1920mm,净面积为4800mm*1920mm各加10mm的余头(除去包不锈钢用去2mm,最后板的接缝为5-8mm。上下的余头可以留到上面从正面看看不到),边框尺寸为4810mm*1930mm。
P5室内模组长尺寸320mm

P5室内模组长尺寸320mm

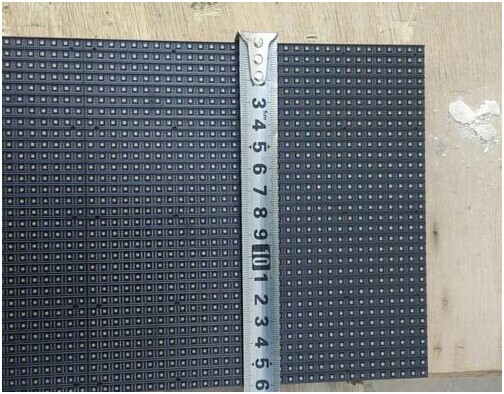

P5室内模组宽尺寸160mm

P5室内模组宽尺寸160mm

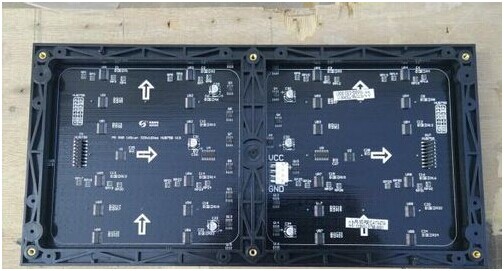

P5室内模组背面

P5室内模组背面

         一、首先做边框

        从市场上买4*4的方钢4根2*2的4根(6米长),先用4*4的方钢做一个田字架,大边框的尺寸为4850mm*1970mm,因为小边框内的尺寸才是装屏的尺寸,方钢为40mm,所以是这个尺寸。焊的时候用钢角尺尽可能的焊好90度角。中间那个尺寸不重要。田字架做好后,开始在上面焊小方钢,小方钢的内部尺寸为4810mm*1930mm四角及中部用剩下的4*4方钢切成小段焊上去方便包不锈钢。

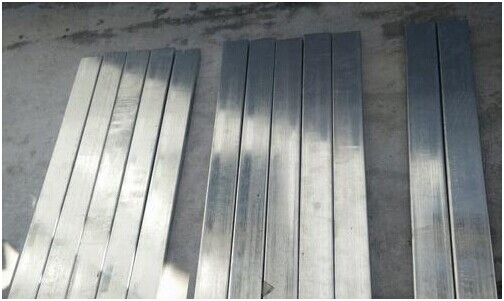

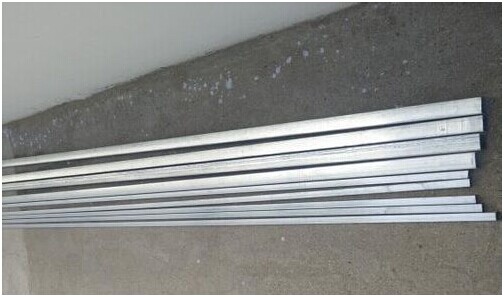

4*4和2*2方钢

4*4和2*2方钢

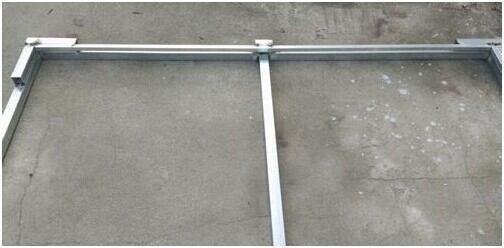

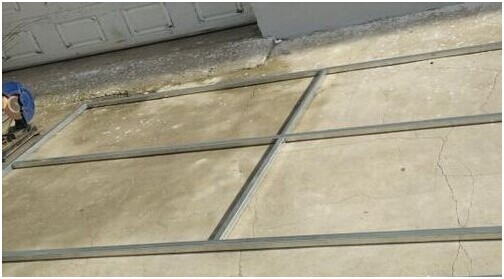

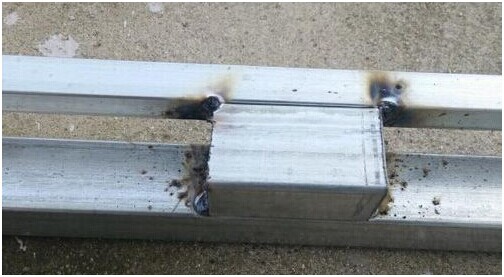

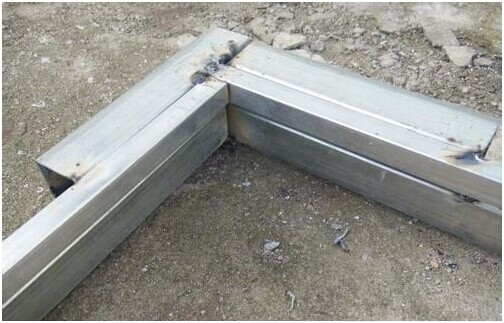

方通焊接

方通焊接

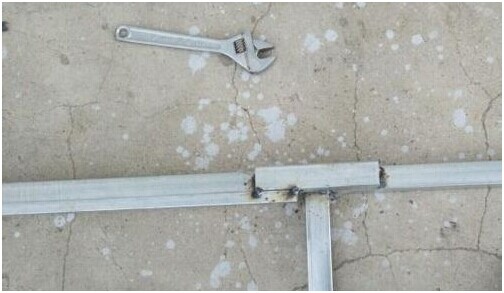

方通焊接1

方通焊接1

方通焊接2

方通焊接2

方通焊接3

方通焊接3

方通焊接4

方通焊接4

        小连框做好后开始焊背条,前两块用板量着焊,找到尺寸后一直往下焊就行了。背条是40mm宽的,长度为1980mm左右,两头能够着好焊就行。焊好后的边框(照的是背面)边框就可以拿到大厅内安装了。墙顶部做好两个角钢挂钩。

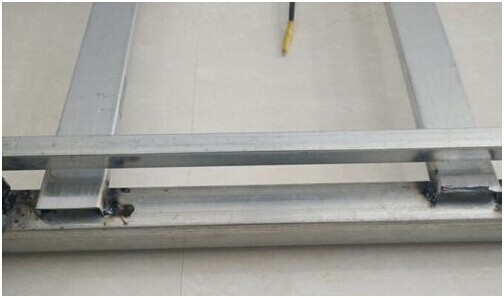

焊接背条

焊接背条

方钢背条

方钢背条

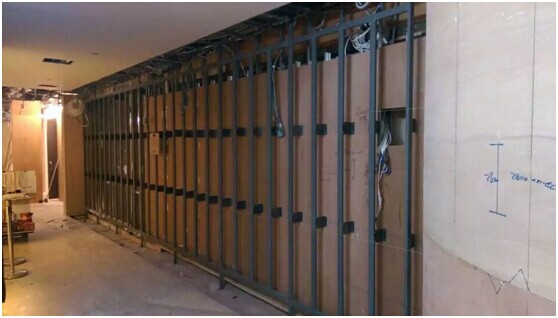

把焊接好的方钢固定在墙上

把焊接好的方钢固定在墙上

       二、装电源、控制卡、模组

       架子挂好后,四周留10mm的空隙,因为室内屏不能做成加风扇的箱体框,只有靠这10mm的空隙简单通风了。
       装电源的时候先接好两条成品电源线,5V输出一定要看好正负极,如果接反电源输出线的话,电源线、模组当时就冒烟,如果还连控制卡的话卡也烧了。
       每根成品电源线有两个接头,这样每块电源能带四块模组。然后是220V连接,用2平方的软铜线把每一排串在一起就行,最后出三组220V电源线,进一个空开,空开上面进一对6平方的铜线。这块屏功率大约9千瓦,所以6平方线有剩余。
        电源接好后装控制卡,控制卡用的是5块同步接收卡。

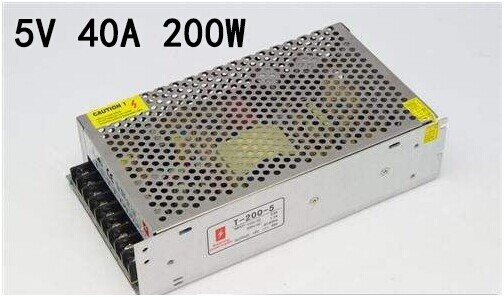

LED显示屏电源5V 40A

LED显示屏电源5V 40A

把电源固定在条屏的位置上

把电源固定在条屏的位置上

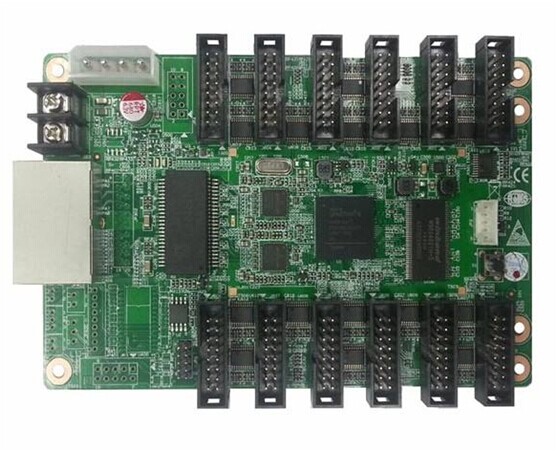

LED显示屏接收卡

LED显示屏接收卡

       三、接收卡与模组连接

   每张卡带三列模组,共36块板,这样每三列装一块卡,从就近的电源上取5V给卡供上电,注意正负极,然后用网线把5张卡连起来,靠电源接头的网口是输入口,右边是第1块卡,也是头卡,输入接的是电脑的千兆网卡,然后输出网口接的是第2块卡的输入口,第2块卡的输出口接的是第3块卡的输入口,这样一直到最后一张卡,第5张卡,输入接第4张卡的输出。输出口为空。

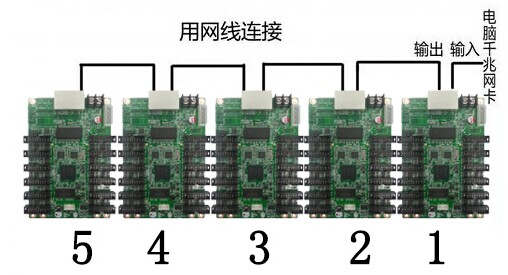

接收卡连网线示意图

接收卡连网线示意图

        装模组之前要用不锈钢包边,这仅仅是为了好看,也是安装单位要求的,专门找来了做不锈钢的师傅来量了尺寸,我估算了下他量完钢结构后加大了5mm吧,为方便能好安装又能卡死。

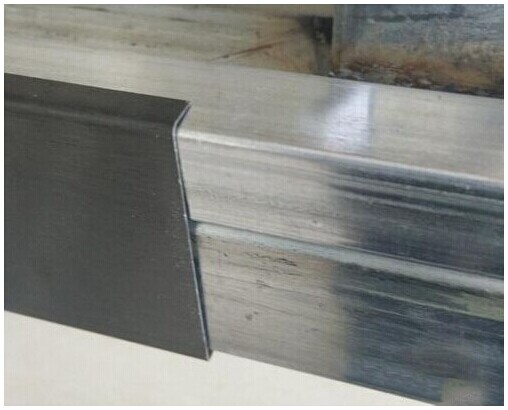

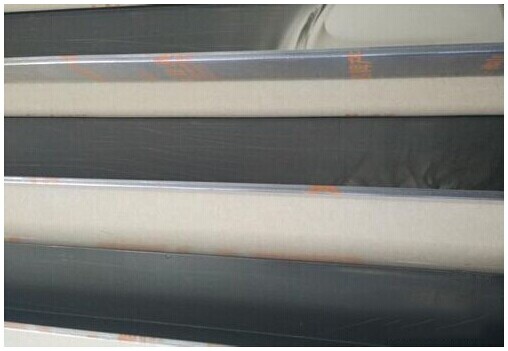

LED模组不锈钢包边

LED模组不锈钢包边

LED模组不锈钢包边1

LED模组不锈钢包边1

          四、安装模组

         扣好不锈钢边后就能开绐上模组了。从上往下或从下往上装,自带的排线长短只适合模组与模组的连接,从控制卡到模板的长排线是要自己做的,(也可以跟卖模组的要)最上面和最下面用的排线最长,大概是1米半长,下面开始制作长排线。

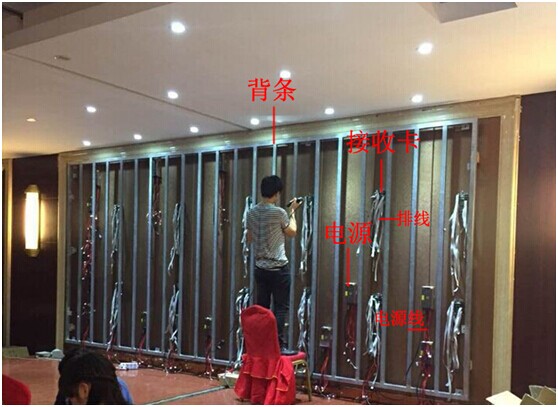

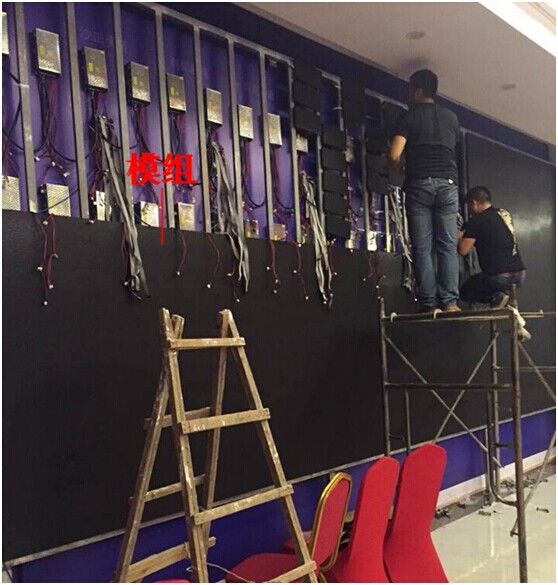

在方钢上安装LED模组

在方钢上安装LED模组

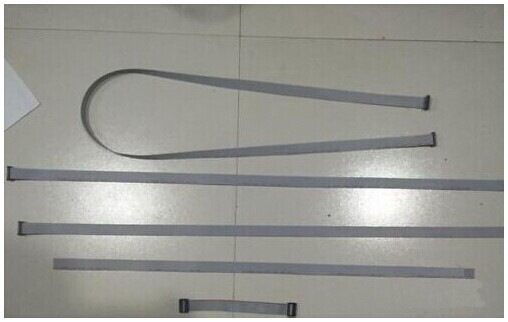

LED模组长排线和排线

LED模组长排线和排线

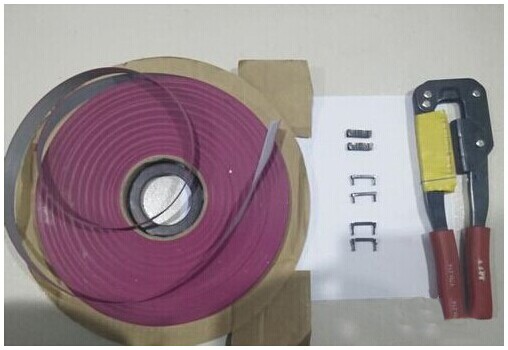

LED模组16P排线

LED模组16P排线


       有工具的话,两头一压就行了,最后上那个固定卡子,很多时候因为背条支着放不平模组,装的时候还得剪掉,插排线的时候红边向上,模组的箭头向上,没有箭头的字向上,前面的输入连接后面的输出。
        这块彩屏共用5张卡,1块卡拖三列模组,每张卡上面有12个T75接口,这块从上到下也是12排,当好插满,对应插好就可以了,屏接口的最下面一针标着OE,但是不是插排线的红边,(这个和单双色屏刚好相反),排线插反也不会烧模组或卡,只是模组上显示一条亮线。

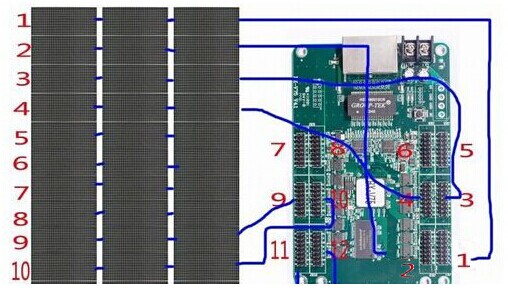

接收卡与模组接线示意图

接收卡与模组接线示意图

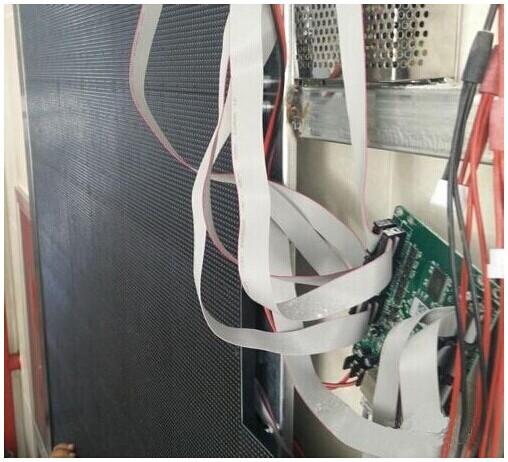

接收卡与模组接线实物图

接收卡与模组接线实物图

        五、调试

   装好三列模组一张卡后通电测试,有问题的话及时解决,因为再装下一组的话就会盖住这张卡无法测试,控制卡上面有一个测试按键,如果安装正常的话屏会依次显示红、绿、蓝、行、场、点信息,正常的话再安装下一组,直到安装完成。

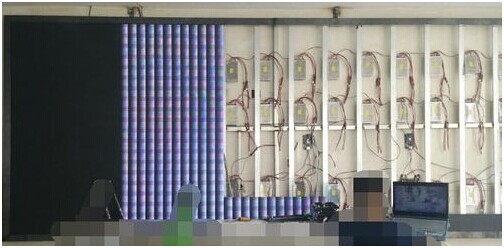

测试部分已安装好的模组是否正常显示

测试部分已安装好的模组是否正常显示

安装完所有的模组并包边

安装完所有的模组并包边

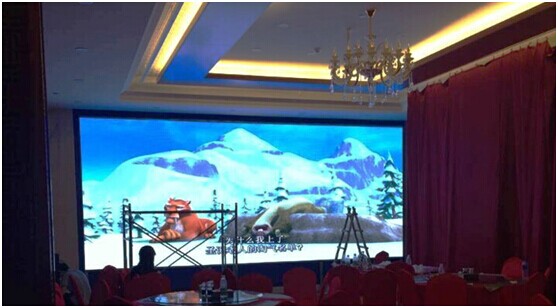

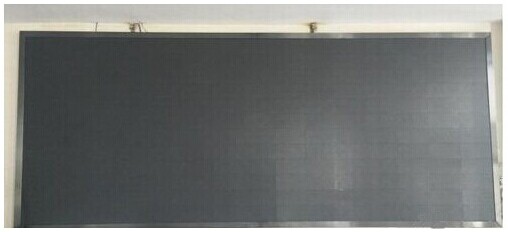

LED显示屏调试成功

LED显示屏调试成功
